Diodo

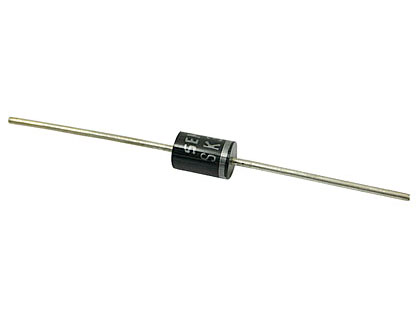

Diodo semicondutor é um dispositivo ou componente eletronico composto de cristal semicondutor de silício ou germanio numa película cristalina cujas faces opostas são dopadas por diferentes gases durante sua formação.

É o tipo mais simples de componente eletrônico semicondutor, usado como retificador de corrente eletrica. Possui uma queda de tensão de, aproximadamente, 0,3 v (germânio) e 0,7 v (sílicio).

Comportamento em circuitos

O diodo é um componente elétrico que permite que a corrente atravesse-o num sentidocom muito mais facilidade do que no outro. O tipo mais comum de diodo é o diodo semicondutor, no entanto, existem outras tecnologias de diodo. Diodos semicondutores são simbolizados em diagramas esquemáticos como na figura abaixo. O termo "diodo" é habitualmente reservado a dispositivos para sinais baixos, com correntes iguais ou menores a 1A

Quando colocado em um simples circuito bateria-lâmpada, o diodo permite ou impede corrente através da lâmpada, dependendo da polaridade da tensão aplicada, como nas duas figuras abaixo.

Na imagem da esquerda o diodo está diretamente polarizado, há corrente e a lâmpada fica acesa. Na imagem da direita o diodo está inversamente polarizado, não há corrente, logo a lâmpada fica apagada.

O diodo funciona como uma chave de acionamento automático (fechada quando o diodo está directamente polarizado e aberta quando o diodo está inversamente polarizado). A diferença mais substancial é que, quando diretamente polarizado, há uma queda de tensão no diodo muito maior do que aquela que geralmente se observa em chaves mecânicas (no caso do diodo de silício, 0,7 V). Assim, uma fonte de tensão de 10 V, polarizando diretamente um diodo em série com uma resistência, faz com que haja uma queda de tensão de 9,3 V na resistência, pois 0,7 V ficam no diodo. Na polarização inversa, acontece o seguinte: o diodo faz papel de uma chave aberta, já que não circula corrente, não haverá tensão no resistor, a tensão fica toda retida no diodo, ou seja, nos terminais do diodo há uma tensão de 10 V.

A principal função de um diodo semicondutor, em circuitos retificadores de corrente, é transformar corrente alternada em corrente contínua pulsante. Como no semiciclo negativo de uma corrente alternada o diodo faz a função de uma chave aberta, não passa corrente elétrica no circuito (considerando o “sentido convencional de corrente”, do “positivo” para o “negativo”). A principal função de um diodo semicondutor, em circuitos de corrente contínua, é controlar o fluxo da corrente, permitindo que a corrente elétrica circule apenas em um sentido.
