Transistor

Transistor

Transistor é um componente em estado sólido que utiliza uma pequena corrente para controlar o fluxo de uma corrente grande. É utilizado principalmente na amplificação, detecção e comutação.

O transistor é uma das mais importantes invenções dos tempos modernos. Eles são menores, mais baratos e usam menos energia do que os tubos de vácuo que substituem. Sem transistores, a existência do moderno computador simplesmente não seria possível.

História do Transistor

O transistor foi inventado em 1947 por três norte-americanos da Bell Laboratories: John Bardeen, Walter Brattain e William Shockley. Eles estavam tentando inventar um amplificador novo telefone e inventou o transistor, quase por acidente. Em 1956, eles foram agraciados com o prêmio Nobel de Física por sua descoberta. Vacuum Tubes

Antes dos transistores, os tubos de vácuo - tubos de elétron- foram utilizados. Semelhante a um globo de luz, eles têm vários condutores a vácuo dentro de um tubo de vidro. Eram volumosos, caros e muitas vezes cheios de falhas.

Tipos de Transistor

Existem muitos tipos de transistores, sendo os principais: os transistores de junção bipolar (BJT) e os transistores de efeito de campo (FET).

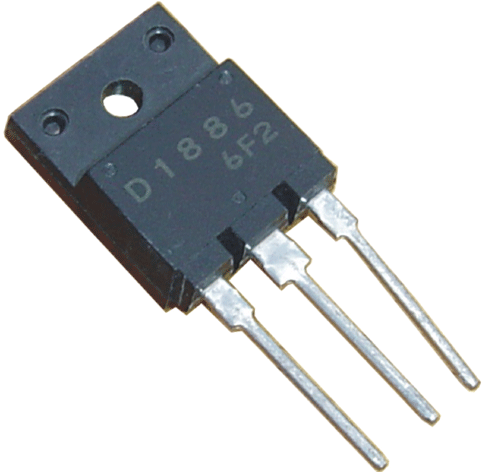

Os transistores de junção bipolar tem três terminais: coletor, base e emissor. Eles são usados como comutadores e amplificadores de sinal, e são geralmente embalados em plástico ou pequenas caixas de metal com os três terminais em uma extremidade.

O transistor de efeito de campo tem quatro ligações: fonte, portão, escorra e corpo. O FET mais comum é o MOSFET, ou metal-óxido semicondutor-transistor de efeito de campo. Eles são comumente usados dentro de circuitos integrados e interruptores.

Partes de um transistor

transistor de junção bipolar têm três terminais conectados internamente em duas junções semicondutoras. À medida que a tensão aumenta no terminal de base, o fluxo de corrente entre o emissor e o coletor de terminais aumenta. Nesta fase, o transistor se comporta como um amplificador para o sinal de base.

Como a tensão de base é aumentada, um ponto é alcançado quando a corrente não irá mais fluir. Este é o chamado estado de saturação, e o transistor está se comportando como um interruptor fechado.

Transistor são encontrados praticamente em todos os dispositivos elétricos mais complicados do que uma lâmpada. Há centenas dentro de cada rádio, televisão, e chips de computador, além disso têm milhões de transistores encapsulados em um minúsculo pedaço de silício.

Considere que um componente é susceptível de ser um transistor que tem três pinos, como é um dos componentes apenas com três pinos. Eles tipo de transistor pode ser determinada pelo número do modelo, que está impresso no corpo do componente.
